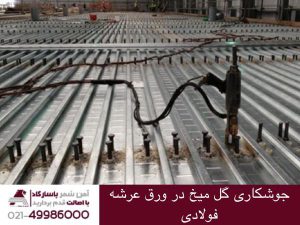

جوشکاری گل میخ در ورق عرشه فولادی

گل میخ یکی از رایج ترین نوع برش گیرهای مورد استفاده در ساخت تیرهای مرکب است که از نیم رخ های فولادی و دال بتنی تشکیل شده است.
از گل میخ در اجرای سقف های عرشه فولادی به منظور تامین یک پارچگی عملکرد برش استفاده می کنند.
پس از نصب ورق های فولادی گل میخ ها را به بال تیرهای سازه ای جوش می زنند.
در کل گل میخ ها رابط میان ورقه های فولادی و بتن می باشند.

برای جوشکاری گل میخ ها از دستگاه های جوش قوس الکتریکی مخصوص استفاده می کنند در جوشکاری گل میخ ها گل میخ به عنوان الکترود عمل کرده و با برقراری قوس الکتریکی بین نوک گل میخ و سطح ورق فولادی جوش کاری انجام می شود.
در جوشکاری گل میخ به منظور محافظت از حوضچه جوش ایجاد شده و جلوگیری از پاشش جوش از یک قطعه حلقوی شکل سرامیکی در محل جوش استفاده می کنند و پس از برقراری قوس الکتریکی گل میخ ها توسط انبر تپانچه ای شکل به سمت حوضچه مذاب ایجاد شده فشار داده می شود و فرایند جوش کاری گل میخ انجام می شود.
پس از این که جوشکاری گل میخ تمام شد باید حدود سه ثانیه دستگاه جوش را ثابت نگه داشت تا مذاب که به وجود آمده است سرد شود، سپس حلقه سرامیکی را با ضربه ای جدا می کنند از نکاتی که قبل از جوشکاری گل میخ در سقف عرشه فولادی باید توجه کرد به خشک بودن گل میخ و سقف عرشه فولادی است.
گل میخ ها باید از طریق ورق فولادی شکل داده شده به طور مستقیم به ورق عرشه فولادی جوش داده شود.
برای جوش دادن گل میخ ها، گل میخ ها باید عاری از هر گونه رنگ و زنگ خوردگی و رطوبت و هرنوع دیگری از مواد ها باشند.
همچنین سطحی هم که گل میخ ها به آن جوش می خورد نیز باید عاری از هر گونه موادی باشد.
جوشکاری گل میخ به عنوان برشگیر در تیرهای مختلط در ناحیه حفاظت شده تنها در صورت تامین الزامات های مشخص شده در مبحث مقررات سازمان ملی مجاز می باشد.

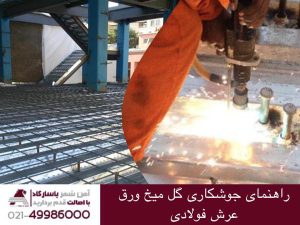

راهنمای جوشکاری گل میخ در ورق عرشه فولادی

سازه های فلزی به دلیل قابلیت های زیاد از جمله سرعت انجام بالا، انعطاف پذیری، استحکام بالا در کنار صرفه اقتصادی که دارد بسیار زیاد توسط معماران و پیمان کاران اقتصادی مورد استفاده قرار می گیرد همچنین این سازه ها به دلیل وزن کم ، مقاومت و شکل پذیری خوبی که دارند در مناطقی که زلزله خیز هستند بسیار کارآمد و مورد استفاده قرار می گیرد.
گل میخ ها در ساخت سازه ها و اسکلت ساختمان ها نقش مهمی در اتصالات دارد.
جوشکاری گل میخ دارای قوانینی مکانیکی ، الکتریکی و متالوژی است.

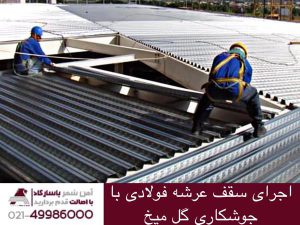

اجرای سقف عرشه فولادی با جوشکاری گل میخ

روش انجام جوشکاری گل میخ درعرشه فولادی به این صورت است که گل میخ توسط هولدر دستگاه نگه داشته می شود و قوس الکتریکی در عرشه فولادی ایجاد می شود، سطح زیرین گل میخ زائده ای کروی شکل دارد که از جنس آلومینیوم است و با درجه کمی ذوب می شود و با ادامه دادن قوس اتصال قسمت مورد نظر آب می شود و گل میخ در قسمت مذاب فرو می رود.
سقف عرشه فولادی یکی از انواع سقف هایی است که برای ساخت و ساز از آن استفاده می شود این سقف های فولادی که به شکل ذوزنقه هستند و دارای فرورفتگی ها و برجستگی هایی هستند که تشکیل شده تا بتن و ورق را باهم درگیر کند علاوه بر این ها مواردی که در تشکیل سقف عرشه فولادی موثر هستند،نیز میله هایی به پایه های این ورق ها می چسبند که به آن گل میخ می گویند، و وظیفه اصلی گل میخ ها علاوه بر اتصال سقف عرشه فولادی به بقیه اجزا انتقال نیروی برشی بین بتن و فولاد را نیز انجام می دهد.
گل میخ را با نام دیگری به اسم پایه برش گیر نیز می شناسند این محصول به صورت کاملا مستقیم بر روی ورق گالوانیزه و روی بال جوش داده می شود تا بهتر بتواند نقش خود را انجام دهد.

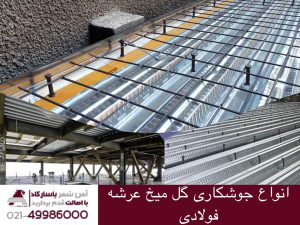

انواع جوشکاری گل میخ در عرشه فولادی

دو نوع جوشکاری گل میخ وجود دارد نوع اول که از جریان مستقیم استفاده می شود و توسط یک موتور ژنراتور شبیه به فرایند جوش کاری الکترود دستی انرژی لازم را تولید می کنند.
نوع دوم از نیروی تخلیه شده مخزن الکتریکی استفاده می کند و به عنوان فرایند تخلیه خازنی شناخته می شود و هر دو فرایند در بعضی از موارد ها کاربرد دارند‌ از بسیاری جهات جوشکاری گل میخ شبیه به جوشکاری الکترود دستی است.
گرمای لازم برای جوشکاری با قوس مستقیم بین گل میخ، الکترود و صحفه، قطعه کار در جایی که گل میخ جوش داده می شود با جریان جوشکاری تامین می شود.
جریان جوش کاری توسط یک منبع تولید کننده جریان مستقیم شبیه به منبع نیرو جوشکاری الکترود دستی تولید می شود.
یکی از انواع جوش ها پرتو لیزر است، از این نوع جوشکاری در فلزات یا ترمو پلاستیک ها استفاده می شود همان طور که از اسمش پیدا است با استفاده از لیزر گرمای لازم برای جوشکاری ایجاد می شود از این نوع جوش کاری در صنعت خودرو سازی مورد استفاده قرار می گیرد.
یکی دیگر از انواع جوشکاری ها ، جوشکاری پرتو الکترونی است که یک پرتو با سرعت زیاد الکترون باعث ایجاد گرما از طریق انرژی جنبشی می شود و دو ماده با یک دیگر جوش می خورند این روش جوش کاری بسیار پیچیده است و توسط دستگاه انجام می شود.
نوع دیگر جوشکاری الکترواسلگ است و جوشکاری پیشرفته ای می باشد و برای جوشکاری لبه های نازک دو صحفه فلزی به صورت عمودی استفاده می شود.

نکات اجرای سقف با ورق عرشه فولادی و گل میخ

به هنگام انجام جوشکاری توجه یه نکات ایمنی اهمیت بسیار زیادی دارد چرا که عدم رعایت و توجه به آن خسارت های مالی و جانی جبران ناپذیری را به دنبال خود می آورد‌ از آن جایی که کار با دستگاه جوشکاری و برق خطرناک است و نمی توان هنگام کار با آن سهل انگاری کرد دانستن نکاتی که هنگام انجام کار با این نوع دستگاه کمک بسیار زیادی به شما می کند تا آسیب های جبران ناپذیری را برای خود به وجود نیاورید.
پوشش جوشکار به منظور رعایت موارد ایمنی باید کلاه مقاوم به اشعه، حفاظ صورت و ماسک جوشکاری دستی با لیزر های فیلتر دهنده، لباس آستین بلند و کامل و یقه دکمه دار،دست کش بلند و مقاوم در برابر گرما و جرقه، شلوار تمیز و بلند و مقاوم در برابر آتش و جرقه، کفش و یا چمکه ایمن،پیش بند چرمی و عینک مخصوص محافظ باید استفاده کرد.
برای جوشکاری استفاده از عینک و نقاب بسیار مهم است زیرا در هنگام برقراری قوس و پس از آن دو نوع اشعه غیر مرئی به وجود می آید که برای چشم و پوست بسیار ضرر دارد در صورت مشاهده نقاط سفید جلوی چشم پس از برداشتن عینک باید از عینک با شیشه تیره تر و در صورت ندیدن حوضچه جوش باید از عینک با شیشه روشن تر استفاده کنید.
لباسی که فرد جوشکار می پوشد باید به قدری ضخیم باشد که از نفوذ اشعه های خطرناک جلوگیری کند لباس هایی که الیاف آن طبیعی هستند مقاومت بیشتری دارند، به دلیل اثر گذاری نامطلوب اشعه ماورا بنفش و مادون قرمز در هنگام ایجاد قوش باید از نقاب دستی و برای جوشکاری های بلند مدت از نقاب های ثابت استفاده شود.
اگر جوشکاری در فضای بسته صورت می گیرد حتما باید از تهویه مناسب استفاده شود، قبل از انجام جوشکاری باید محیط مورد نظر را مورد بررسی قرار دهید تا احتمال آتش سوزی نداشته باشد و هیچ گونه مواد اشتعال زا در آن جا وجود نداشته باشد و در صورت وجود مخازن و لوله های حاوی مواد آتش گیر الزامی است که قبل از انجام جوش کاری آن جا را تخلیه کنید تا اتفاقی رخ ندهد.
هنگام جوشکاری زمین یا محل مورد نظر باید خشک باشد و در صورت خیس بودن از لاستیک ، چوب و غیره به عنوان زیر پایی باید استفاده شود.
احتمال خطر برق گرفتگی در مکان های مرطوب و فصل های گرم سال بیشتر می شود به این دلیل که هنگام عرق کردن بدن مرطوب می شود و مقاومت بدن در برابر عبور الکتریسیته کم می شود.
بهتر است این نکات را رعایت کنید تا دچار خسارت های مالی و جانی جبران ناپذیری نشوید.
