لوله مانیسمان چیست؟ معرفی کامل، انواع، کاربردها و مزایا | راهنمای جامع

لوله مانیسمان با بهره‌گیری از فرآیند نورد بی‌درز و حذف کامل درزهای طولی، ساختاری یکپارچه و همگن از نظر متالورژیکی ایجاد می‌کند که پایداری مکانیکی آن را در برابر تنش‌های محیطی تضمین می‌نماید. این ویژگی فنی، منجر به توزیع یکنواخت استرس در بدنه و حذف تمرکز تنش در نقاط جوش شده می‌گردد، که از این رو برای پروژه‌های حساس با فشارهای عملیاتی بالا و محیط‌های با ریسک نشت بالا، از جمله صنایع پتروشیمی و انتقال سیالات تحت فشار، حیاتی است.

لوله مانیسمان چیست و چرا به آن لوله بدون درز می‌گویند؟

لوله مانیسمان که در متون مهندسی به عنوان Seamless Pipe شناخته می‌شود، محصولی یکپارچه است که از طریق فرآیند نورد شمش‌های گداخته تولید شده و به دلیل حذف کامل عملیات جوشکاری، فاقد هرگونه درز طولی یا محیطی است. این ساختار همگن متالورژیکی، تمرکز تنش را در بدنه از بین برده و پایداری لوله را در برابر فشارهای هیدرولیکی بسیار بالا و نوسانات حرارتی شدید تضمین می‌کند. فقدان درز جوش نه تنها ضریب ایمنی را در پروژه‌های حساس پتروشیمی و نیروگاهی ارتقا می‌دهد، بلکه با حذف نقاط مستعد خوردگی، عمر مفید تجهیزات را در محیط‌های عملیاتی دشوار به طور محسوسی افزایش می‌دهد.

فرآیند تولید لوله مانیسمان از شمش فولادی تا محصول نهایی

فرآیند تولید لوله مانیسمان، که یک شاهکار مهندسی متالورژی است، شامل تبدیل یک شمش صلب فولادی به یک مقطع توخالی و یکپارچه طی مراحل زیر است:

1. برش و پیش‌گرمایش (Cutting & Heating): شمش‌های فولادی گرد (Billet) متناسب با ابعاد نهایی برش خورده و در کوره‌های غلتکی دوار تا دمای گداخت (حدود ۱۲۰۰ درجه سانتی‌گراد) حرارت می‌بینند تا انعطاف‌پذیر شوند.
2. سوراخ‌کاری اولیه (Piercing): شمش گداخته به مرحله شلیک یا سوراخ‌کاری هدایت می‌شود؛ در اینجا یک سنبه نوک‌تیز با فشار زیاد به مرکز شمش وارد شده و همزمان غلتک‌ها شمش را به جلو می‌رانند تا یک پوسته توخالی اولیه ایجاد شود.
3. نورد و کشش (Elongating & Rolling): در این مرحله، لوله ضخیم از میان چندین ردیف غلتک عبور می‌کند تا قطر خارجی کاهش و طول لوله افزایش یابد؛ این فرآیند باعث یکنواخت شدن ضخامت دیواره و بهبود خواص مکانیکی فولاد می‌شود.
4. سایزینگ و پرداخت نهایی (Sizing & Finishing): لوله پس از عبور از مرحله تنظیم نهایی قطر، خنک شده و تحت عملیات تاب‌گیری و تست‌های غیرمخرب (مانند تست هیدرواستاتیک یا التراسونیک) قرار می‌گیرد تا محصولی بی‌نقص و آماده برای تحمل فشارهای عملیاتی بالا تولید شود.

تفاوت روش تولید لوله درزدار و بدون درز در چیست؟

تفاوت بنیادین این دو لوله در «یکپارچگی ساختاری» آن‌هاست؛ لوله‌های درزدار از خم کردن ورق و اتصال لبه‌ها با جوشکاری تولید می‌شوند، که این خطِ جوش همواره ضعیف‌ترین نقطه بدنه در برابر فشار و خوردگی است. در مقابل، لوله مانیسمان با سوراخ کردن مستقیم شمش گداخته تولید شده و به دلیل حذف کامل جوشکاری، ساختاری کاملا همگن و بدون مرز دارد. این حذف درز طولی، پایداری مکانیکی لوله را در برابر فشارهای فوق‌بحرانی و تنش‌های حرارتی تضمین کرده و ریسک نشت در شریان‌های حساس صنعتی را به صفر می‌رساند.

انواع رده‌های لوله مانیسمان و کاربرد هرکدام

ضخامت و استاندارد مقاومت بدنه لوله‌های مانیسمان با واژه “رده” شناخته می‌شوند. ضخامت‌ها یا رده مختلف در لوله‌های مانیسمان، کاربرد و مقاومت آنها را تعیین می‌کند. قیمت لوله مانیسمان نیز به رده و البته سایز لوله وابسته است.

• لوله مانیسمان رده ۲۰ (سبک)؛ مناسب مصارف عمومی

این رده از لوله‌ها دارای ضخامت دیواره کمتری نسبت به سایر رده‌ها بوده و برای سیستم‌هایی با فشار کاری پایین و بار مکانیکی محدود طراحی شده‌اند. به دلیل وزن سبک و توجیه اقتصادی، این لوله‌ها بهترین گزینه برای لوله‌کشی گاز ساختمان‌های مسکونی، سیستم‌های اطفاء حریق ساختمانی (اسپلینکر) و خطوط انتقال آب شهری هستند که در آن‌ها نیاز به تحمل فشارهای بحرانی وجود ندارد.

• لوله مانیسمان رده ۴۰؛ پرکاربردترین رده در بازار ایران

رده ۴۰ بالانس ایده‌آلی میان ضخامت، مقاومت مکانیکی و قیمت تمام‌شده ارائه می‌دهد و به همین دلیل استاندارد مرجع در اکثر طراحی‌های مهندسی محسوب می‌شود. این لوله‌ها برای تجهیزات موتورخانه‌های صنعتی، خطوط انتقال نفت و مخازن تحت فشار متوسط انتخابی استراتژیک هستند و بیشترین حجم تقاضا را در صنایع ساختمانی و تأسیسات زیربنایی ایران به خود اختصاص داده‌اند.

• لوله مانیسمان رده ۸۰ و ۱۶۰؛ مخصوص فشار و دمای بالا

این رده‌ها با دارا بودن دیواره‌های بسیار ضخیم، برای مقاومت در برابر شرایط عملیاتی فوق‌سخت و سیالات فوق‌توزیع طراحی شده‌اند. ضخامت بالای فولاد در این لوله‌ها، آن‌ها را برای صنایع پتروشیمی، پالایشگاه‌های گاز، دیگ‌های بخار فشار بالا و حفاری‌های عمیق که با شوک‌های حرارتی و فشار هیدرولیکی بسیار زیاد روبرو هستند، به تنها انتخاب فنی ایمن تبدیل می‌کند.

جدول مقایسه لوله مانیسمان رده ۴۰ و ۸۰؛ کدام را انتخاب کنیم؟

جدول مقایسه لوله مانیسمان رده 40 و 80
ویژگی	رده 40 (Schedule 40)	رده 80 (Schedule 80)
ضخامت جداره	متوسط	بیشتر و سنگین‌تر
وزن	کمتر	بیشتر
تحمل فشار	مناسب فشارهای معمولی تا بالا	مناسب فشارهای بالا
مقاومت مکانیکی	خوب	بسیار بالا
قیمت	اقتصادی‌تر	گران‌تر
کاربرد	تاسیسات صنعتی،ساختمانی، آب، گاز معمولی	صنایع نفت و گاز، بخار، خطوط پرفشار
جوشکاری و نصب	آسان‌تر	کمی سخت‌تر به دلیل ضخامت بالا

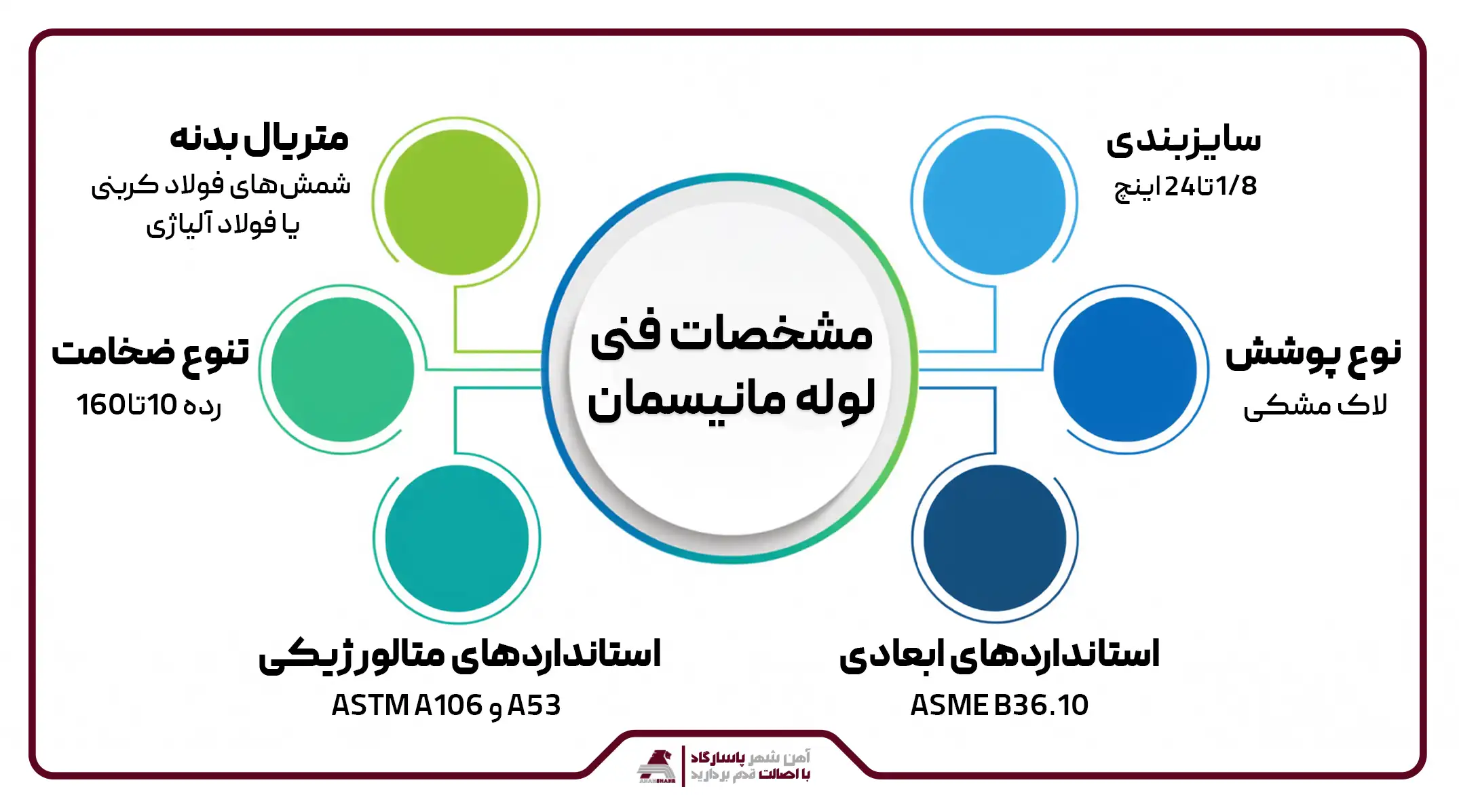

مشخصات فنی، سایزبندی و جدول وزن لوله مانیسمان

• سایزبندی: این لوله‌ها از قطر کوچک ۱/۸ اینچ تا ۲۴ اینچ تولید می‌شوند که پرمصرف‌ترین آن‌ها سایزهای ۱/۲ تا ۸ اینچ است.
• متریال بدنه: جنس اصلی این لوله‌ها از شمش‌های فولاد کربنی (Carbon Steel) یا فولاد آلیاژی است که استحکام کششی بالایی دارند.
• تنوع ضخامت (رده): ضخامت دیواره با شاخصی به نام «رده» شناخته می‌شود که از رده‌های سبک مثل ۱۰ و ۲۰ آغاز شده و تا رده‌های سنگین ۱۶۰ ادامه می‌یابد.
• استانداردهای ابعادی: استاندارد ASME B36.10 مرجع اصلی تعیین دقیق قطر خارجی، ضخامت و وزن لوله‌های فولادی در دنیاست.
• استانداردهای متالورژیکی: استانداردهای ASTM A106 و A53 مشخصات آلیاژی لوله را برای استفاده در دماها و فشارهای مختلف تضمین می‌کنند.
• نوع پوشش: برای جلوگیری از خوردگی، بدنه این لوله‌ها معمولاً با لایه‌ای از لاک مشکی (Black Varnish) یا به صورت گالوانیزه پوشش‌دهی می‌شود.

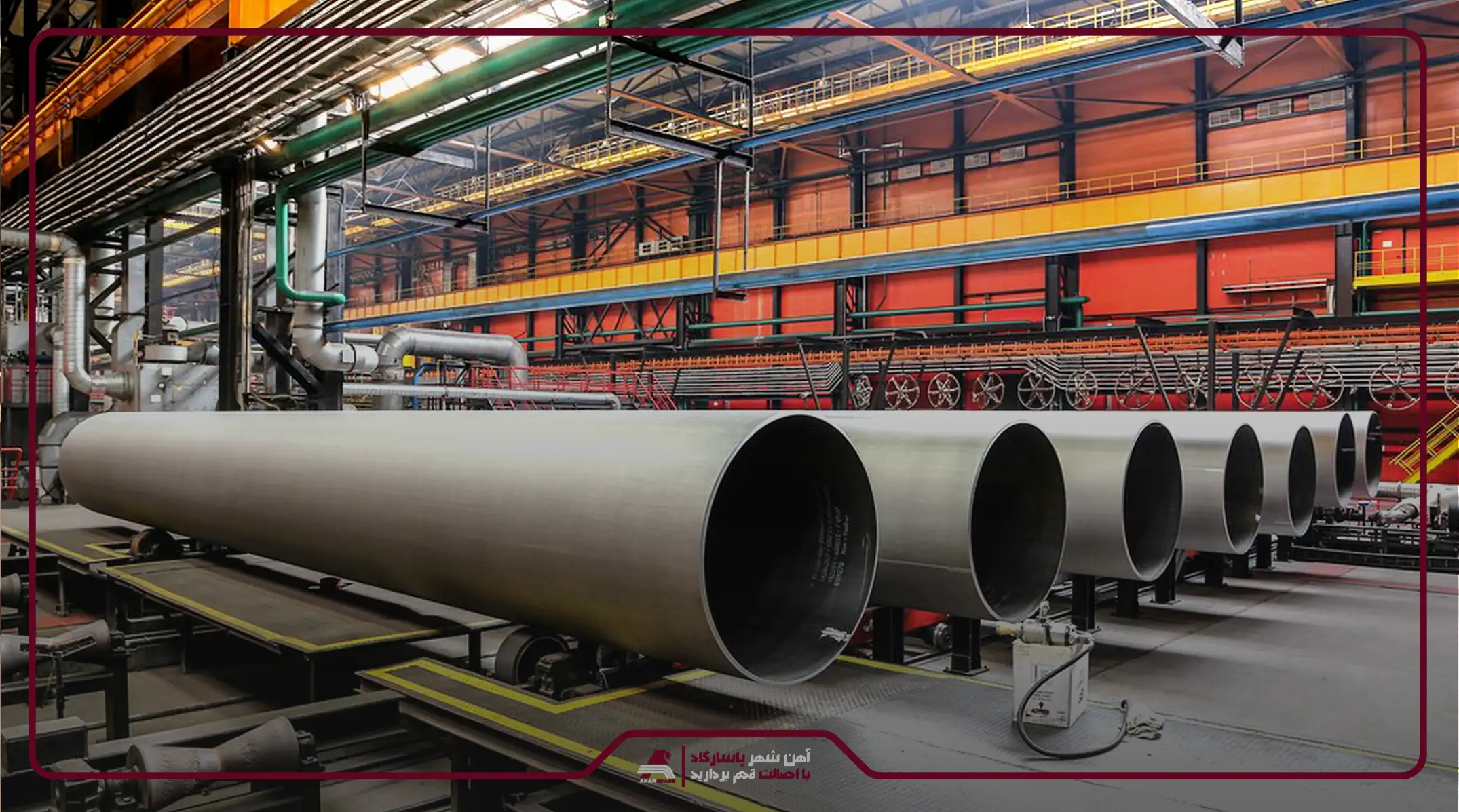

جدول وزنی لوله مانیسمان

وزن لوله بر اساس فرمول چگالی فولاد محاسبه می‌شود. مقادیر زیر برای هر شاخه ۶ متری از لوله رده ۴۰ (Standard) است:

جدول وزن (نمونه رده ۴۰ – پرکاربردترین)
سایز (inch)	قطر خارجی (mm)	ضخامت (mm)	وزن شاخه 6 متری (Kg)
1.2	21.3	2.77	7.6
3.4	26.7	2.87	10.1
1	33.4	3.38	15
1-1.2	48.3	3.68	24.3
2	60.3	3.91	32.6
3	88.9	5.49	67.8
4	114.3	6.02	96.5
6	168.3	7.11	170
8	219.1	8.18	255

استانداردهای تولید لوله مانیسمان (ASTM، API، DIN، ASME B36.10)

• ASTM A106/A53: مرجع کیفیت متالورژیکی فولاد برای تحمل دماهای بالا و کاربردهای عمومی ساختمانی.
• API 5L: استاندارد تخصصی موسسه نفت آمریکا برای تضمین کیفیت لوله‌های انتقال نفت و گاز در مسافت‌های طولانی.
• ASME B36.10: استاندارد مرجع برای تعیین دقیق ابعاد، ضخامت دیواره (Schedule) و وزن لوله‌های فولادی.
• DIN 2448: استاندارد آلمانی (اروپایی) که مشخصات فنی و ابعادی لوله‌های بدون درز را پوشش می‌دهد.

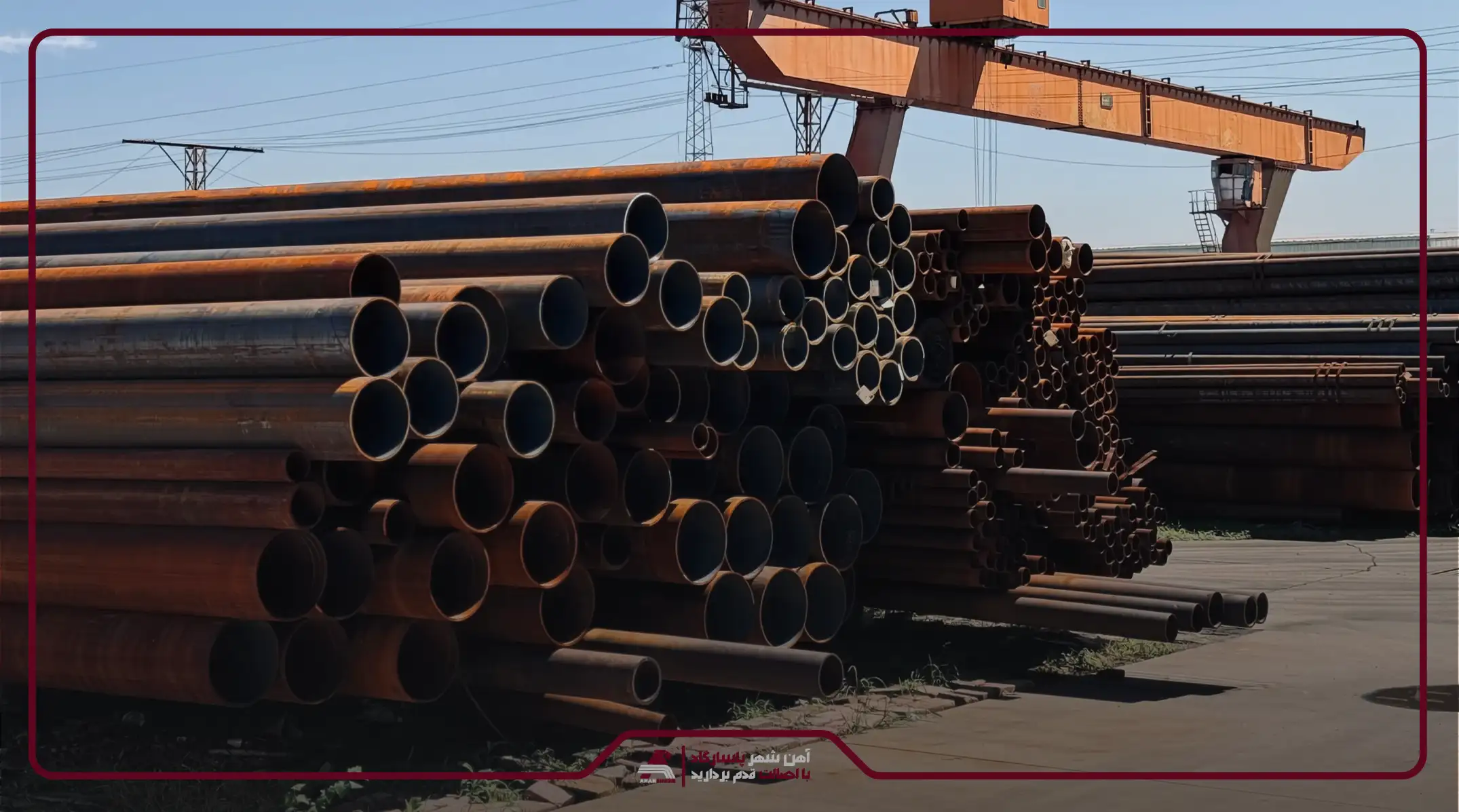

مقایسه لوله مانیسمان وارداتی و لوله‌های مانیسمان تولید ایران

در مقایسه کیفی، لوله‌های مانیسمان ایرانی (مانند اهواز و کاوه) از نظر استانداردهای آلیاژی و ضخامت دیواره با نمونه‌های تراز اول دنیا رقابت می‌کنند و برای پروژه‌های داخلی به دلیل دسترسی سریع، ترجیح داده می‌شوند؛ اما از نظر تنوع سایز و رده‌های بسیار بالا، لوله‌های وارداتی بازار گسترده‌تری دارند. از لحاظ اقتصادی، قیمت لوله مانیسمان چینی معمولا به دلیل تولید انبوه و یارانه‌های صادراتی کشور چین، رقابتی‌ترین گزینه بازار است و گاهی حتی از نمونه‌های داخلی (مثل قیمت لوله مانیسمان اهواز) نیز ارزان‌تر تمام می‌شود. با این حال، لوله‌های وارداتی اروپایی به دلیل هزینه‌های حمل و نقل و کیفیت ممتاز، گران‌ترین انتخاب هستند؛ در حالی که محصولات ایرانی تعادلی منطقی میان قیمت و کیفیتِ قابل قبول برای صنایع مادر ایجاد کرده‌اند.

کاربردهای لوله مانیسمان در صنایع مختلف ایران

از انواع لوله بدون درز در صنایع مختلف و با اربردهای متفاوت بهره می‌برند

استفاده از لوله مانیسمان در صنایع نفت، گاز و پتروشیمی

در این صنعت، لوله مانیسمان به عنوان شریان ایمن شناخته می‌شود؛ چرا که به دلیل یکپارچگی بدنه، توانایی انتقال سیالات فوق‌سمی، ترش و اشتعال‌زا را در فشارهای بسیار بالا دارد و ریسک نشت ناشی از گسست خط جوش را در زیرساخت‌های استراتژیک به صفر می‌رساند.

لوله مانیسمان در تاسیسات موتورخانه و سیستم‌های آتش‌نشانی چه کاربردی دارد؟

در برج‌ها و سازه‌های بلندمرتبه، از این لوله‌ها برای «پایداری در شرایط بحران» استفاده می‌شود؛ در موتورخانه‌ها به دلیل نوسانات شدید دما و در سیستم‌های اطفا حریق به دلیل نیاز به تحمل شوک فشار ناگهانی آب (واتر همر)، ساختار بدون درز مانیسمان مانع از ترکیدگی شبکه می‌شود.

نقش لوله مانیسمان در دیگ‌های بخار (Boilers) و صنایع نیروگاهی

در این حوزه، لوله مانیسمان نقش مبدل انرژی را ایفا می‌کند؛ به دلیل تحمل دمای فراتر از ۴۰۰ درجه سانتی‌گراد و مقاومت در برابر خورندگی بخار فوق‌داغ، این لوله‌ها تنها گزینه استاندارد برای گردش سیال در دیواره چگال دیگ‌های بخار و خطوط نیروگاهی هستند.

کاربرد لوله مانیسمان در صنعت خودروسازی و ماشین‌سازی

در این صنعت، لوله مانیسمان به عنوان «ستون فقرات مکانیکی عمل می‌کند؛ از این لوله‌ها در ساخت اکسل‌ها، میل‌گاردان و قطعات تحت تنش استفاده می‌شود تا علاوه بر کاهش وزن سازه نسبت به قطعات صلب، مقاومت پیچشی و استحکام فوق‌العاده‌ای در برابر لرزش‌های مداوم جاده‌ای ایجاد گردد.

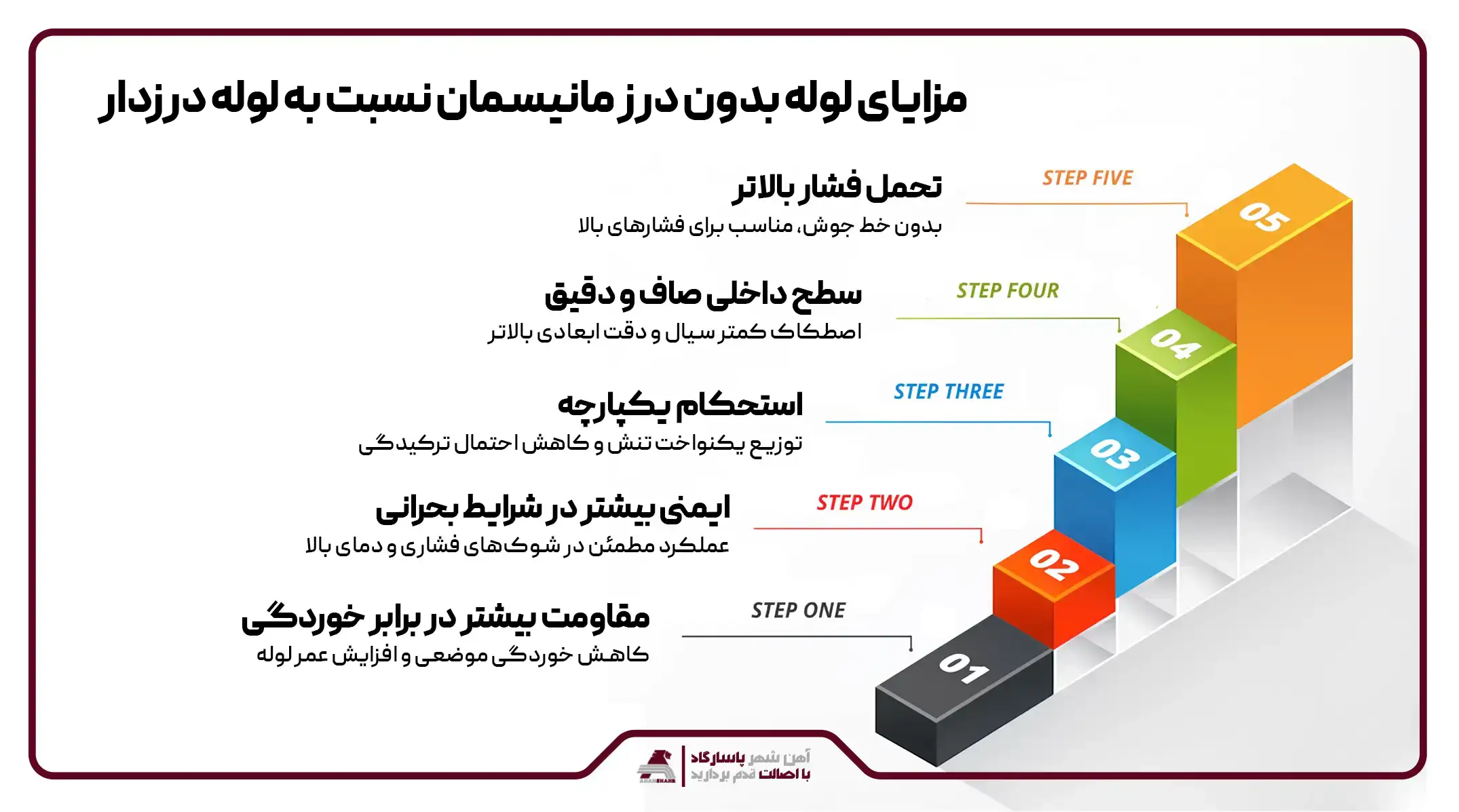

مزایای لوله بدون درز مانیسمان نسبت به لوله درزدار

1. تحمل فشار فوق‌العاده: به دلیل حذف خط جوش، این لوله‌ها توانایی تحمل فشارهای هیدرولیکی بسیار بالاتر (تا ۲۰ درصد بیشتر از مدل درزدار هم‌سایز) را دارند.
2. مقاومت در برابر خوردگی: نبود درز جوش باعث می‌شود که در محیط‌های شیمیایی، خوردگیِ موضعی رخ ندهد و عمر مفید لوله در برابر سیالات خورنده افزایش یابد.
3. یکپارچگی ساختاری: ساختار همگن و متالورژیکی لوله، باعث توزیع یکنواخت تنش در بدنه شده و ریسک ترکیدگی یا تغییر شکل در دماهای بالا را به حداقل می‌رساند.
4. قابلیت اطمینان در شرایط بحرانی: در سیستم‌های حساس مانند آتش‌نشانی یا نیروگاه‌ها که شوک‌های ناگهانی فشار رخ می‌دهد، لوله مانیسمان ضریب ایمنی بسیار بالاتری دارد.
5. دقت ابعادی و پرداخت سطح: این لوله‌ها معمولا دارای سطح داخلی صاف‌تر و تلورانس ابعادی دقیق‌تری هستند که منجر به کاهش اصطکاک سیال می‌شود.

معایب لوله بدون درز مانیسمان نسبت به لوله درزدار

1. قیمت بسیار بالاتر: به دلیل فرآیند تولید پیچیده و مصرف انرژی بیشتر در مرحله نورد گرم و سوراخ‌کاری، قیمت نهایی این لوله‌ها بسیار گران‌تر از لوله‌های درزدار است.
2. محدودیت در ابعاد بزرگ: تولید لوله بدون درز در قطرهای بسیار بالا (معمولاً بالای ۲۴ اینچ) به دلیل محدودیت‌های فنی ماشین‌آلات نورد، بسیار دشوار و گاهی غیرممکن است.
3. محدودیت در طول لوله: فرآیند تولید لوله مانیسمان باعث می‌شود که تولید شاخه‌های بسیار بلند با محدودیت مواجه باشد، در حالی که لوله‌های درزدار را می‌توان در طول‌های دلخواه تولید کرد.
4. ضخامت دیواره غیریکنواخت: در برخی فرآیندهای تولید، ممکن است ضخامت دیواره در طول لوله نوسان اندکی داشته باشد (ناهم‌مرکزی)، در حالی که لوله درزدار به دلیل استفاده از ورق، ضخامت کاملاً یکسانی دارد.
5. زمان تحویل طولانی‌تر: به دلیل تکنولوژی پیچیده و تعداد محدود کارخانه‌های تولیدکننده، تامین این لوله‌ها (به‌ویژه در سایزهای خاص) معمولا زمان‌برتر از لوله‌های درزدار است.

تفاوت لوله مانیسمان با لوله سیاه درزدار و لوله API

لوله مانیسمان (بدون درز)

• ساختار: هیچ‌گونه خط جوشی در بدنه ندارد و از سوراخ کردن یک شمش فولادی صلب تولید می‌شود.
• توان فنی: بالاترین مقاومت را در برابر فشار و دما دارد و هیچ نقطه ضعفی در بدنه آن دیده نمی‌شود.
• کاربرد: صنایع حساس مثل نفت، گاز، بخار فشار بالا و سیستم‌های آتش‌نشانی حرفه‌ای.

لوله‌های سیاه درزدار (Welded Pipe)

• ساختار: از خم کردن ورق‌های فولادی و جوش دادن لبه‌های آن به هم تولید می‌شود (یک خط جوش در طول لوله وجود دارد).
• توان فنی: مقاومت کمتری نسبت به مانیسمان دارد و خط جوش آن، ضعیف‌ترین نقطه لوله در برابر فشار و خوردگی است.
• کاربرد: مصارف ساختمانی، لوله‌کشی گاز خانگی (فشار ضعیف)، شوفاژخانه و ساختارهای فلزی.

لوله API (استاندارد ویژه نفت و گاز)

• ساختار: این لوله‌ها می‌توانند هم به صورت مانیسمان و هم به صورت درزدار با کیفیت بالا باشند که طبق استانداردهای انستیتو نفت آمریکا (API) ساخته شده‌اند.
• توان فنی: تست‌های بسیار سخت‌گیرانه‌تری نسبت به لوله‌های درزدار معمولی پشت سر می‌گذارند تا در برابر گازهای خورنده و فشارهای انتقال مقاوم باشند.
• کاربرد: مخصوص خطوط انتقال نفت، گاز و فرآورده‌های پتروشیمی (لوله API درزدار جایگزین ارزان‌تری برای مانیسمان در خطوط طولانی است).



سوالات متداول

• لوله مانیسمان چیست و چه کاربردی دارد؟

لوله مانیسمان نوعی لوله فولادی بدون درز است که به دلیل استحکام بالا، در انتقال سیالات، گاز، نفت، بخار و سیستم‌های تحت فشار استفاده می‌شود.

• چرا به لوله بدون درز، لوله مانیسمان گفته می‌شود؟

زیرا این لوله نخستین بار با روش ابداعی برادران مانیسمان تولید شد و از آن زمان، لوله‌های بدون درز با این نام شناخته می‌شوند.

• تفاوت لوله مانیسمان و لوله درزدار چیست؟

لوله مانیسمان فاقد خط جوش بوده و مقاومت بیشتری در برابر فشار و دما دارد، اما لوله درزدار با جوشکاری ورق فولادی تولید می‌شود.

• لوله مانیسمان از چه جنسی ساخته می‌شود؟

 این لوله معمولاً از فولاد کربنی یا فولاد آلیاژی باکیفیت ساخته می‌شود تا استحکام، دوام و مقاومت بالایی در شرایط کاری مختلف داشته باشد.

• لوله مانیسمان در چه سایزها و رده‌هایی تولید می‌شود؟


 لوله مانیسمان در سایزهای حدود ۱/۸ تا ۲۴ اینچ و رده‌های متداول 20، 40، 80، 120 و 160 تولید می‌شود.

• لوله مانیسمان برای چه فشار و دمایی مناسب است؟

 به دلیل ساختار بدون درز، برای تحمل فشارهای بالا و دماهای زیاد مناسب بوده و در صنایع حساس کاربرد گسترده‌ای دارد.

• مهم‌ترین کاربردهای لوله مانیسمان در صنعت چیست؟

از این لوله در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، تأسیسات، بویلرها و خطوط انتقال سیالات تحت فشار استفاده می‌شود.

• معایب لوله مانیسمان چیست؟

قیمت بالاتر، وزن بیشتر و محدودیت در تولید برخی سایزهای بزرگ، از مهم‌ترین معایب لوله مانیسمان نسبت به لوله‌های درزدار است.

• لوله مانیسمان برای چه پروژه‌هایی مناسب است؟

برای پروژه‌های نفت، گاز، پتروشیمی، نیروگاه‌ها، خطوط بخار، تاسیسات صنعتی و هر کاربردی که نیاز به تحمل فشار و دمای بالا دارد، مناسب است.

• بهترین رده لوله مانیسمان برای خطوط گاز کدام است؟

انتخاب رده به فشار کاری بستگی دارد، اما رده 40 و 80 از رایج‌ترین گزینه‌ها برای خطوط گاز هستند.

• آیا لوله مانیسمان ارزش خرید بیشتری نسبت به لوله درزدار دارد؟

بله، اگر پروژه تحت فشار یا حساس باشد، به دلیل دوام، ایمنی و طول عمر بیشتر، ارزش خرید بالاتری دارد.

• تفاوت Schedule و رده در لوله مانیسمان چیست؟

هیچ تفاوتی ندارند؛ Schedule همان اصطلاح انگلیسی «رده» است و ضخامت دیواره لوله را مشخص می‌کند.

• آیا لوله مانیسمان زنگ می‌زند؟

بله، اگر از فولاد کربنی ساخته شده و بدون پوشش لاکی محافظ باشد، در محیط‌های مرطوب ممکن است دچار زنگ‌زدگی شود.

• چه زمانی باید از لوله مانیسمان به جای لوله درزدار استفاده کرد؟

زمانی که مقاومت بالا در برابر فشار، دما و ایمنی بیشتر اهمیت داشته باشد، استفاده از لوله مانیسمان بهترین انتخاب است.

• آیا لوله مانیسمان قابل جوشکاری است؟

بله، لوله مانیسمان با رعایت استانداردها و انتخاب روش جوشکاری مناسب، به‌راحتی قابل جوشکاری و اتصال است.

• آیا استفاده از لوله درزدار به جای لوله مانیسمان خطرناک است؟

در پروژه‌های تحت فشار یا حساس ممکن است خطرآفرین باشد، زیرا لوله درزدار مقاومت کمتری نسبت به لوله مانیسمان دارد.

• چرا صنایع نفت، گاز و پتروشیمی از لوله مانیسمان استفاده می‌کنند؟

زیرا این لوله به دلیل نداشتن درز جوش، استحکام، ایمنی و مقاومت بالایی در برابر فشار، دما و خوردگی دارد.
