معرفی انواع اتصالات نردبان کابل و کاربرد آن

اتصالات نردبان کابل از جمله تجهیزات پر استفاده برق‌رسانی صنعتی و تاسیساتی محسوب می شوند که توسط مجموعه آهن‌ شهر در بهترین کیفیت و با تضمین قیمت به فروش می‌رسند.

نردبان کابل یکی از تجهیزات برق‌کشی محسوب می‌شود که به طور گسترده ای در سیم‌کشی ساختمان‌ها مورد استفاده قرار می‌گیرد. عملکرد این محصول فلزی باعث می‌شود که این قطعات نه تنها به عنوان یک سیستم محافظت از کابل به خوبی عمل کند، بلکه باعث می‌شود تا کابل‌کشی صاف و مرتب شود.

این عملیات برای پشتیبانی تعداد زیادی کابل بزرگ بین دو نقطه استفاده می شود. در اصل نردبان کابل، جایگزین مناسبی برای سیم‌کشی معمولی به وسیله لوله‌کشی برق خواهد بود. این تجهیزات برای سیم‌های با قطر بزرگ مخصوصاً برای کابل‌های فشار قوی و فشار بالا مناسب است. به همین علت از نردبان کابل معمولا در تاسیسات عظیم و سازه‌های بزرگ استفاده می‌شود.

در مقایسه با سینی کابل، نردبان کابل به دلیل فضای باز زیادی که دارد، دارای تهویه مناسب، گردش هوا و اتلاف گرما است. این قطعه کاربردی همچنین نسبت به سینی کابل سیم‌کشی پایدارتر و ظرفیت بارگیری بیشتری را دارد.

بنابراین اگر تعداد کابل‌ها بیشتر و به دنبال آن وزن آن‌ها بالاتر باشد، این نردبان کابل است که عملکرد بهتری از سینی کابل خواهد داشت. نردبان کابل برای اینکه به خوبی نصب و استفاده شود، نیاز به یک سری تجهیزات جانبی دارد که به عنوان اتصالات آن شناخته می‌شوند. در ادامه به معرفی این اتصالات می‌پردازیم.

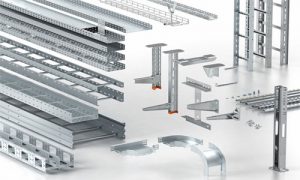

انواع اتصالات نردبان کابل

نردبان کابل می تواند از مواد مختلف ساخته شود. شما باید مواد نردبان کابل را بر اساس شرایط محیطی و محل نصب انتخاب کنید. از جمله مواد سازنده نردبان کابل می توانیم به فولاد کربن گالوانیزه اشاره کنیم.

همچنین دیگر مواد از جمله گالوانیزه داغ، فولاد ضد زنگ، فولاد کربنی با روکش پودری، پلاستیک تقویت شده یا فایبر گلاس خواهند بود که در ساخت نردبان استفاده می‌شوند. در ادامه به معرفی انواع تجهیزات جانبی نردبان کابل می‌پردازیم.

1.سه راهی نردبان کابل

سه راهی نردبان کابل یکی از اتصالات پر استفاده در نصب این سازه فلزی به شمار می‌آید. این اتصال در برخی مواقع که لازم است از نردبان کابل به دو راه مختلف انشعاب‌گیری شود، کاربردی خواهد بود.

در اصل این قطعه با مجهز بودن به سه سوراخ افقی در سه جهت مختلف باعث انشعاب گیری از نردبان کابل می‌شود. این قطعه معمولا از ورق‌های گالوانیزه یا استنلس استیل و استاندارد ASTM A123 ساخته می‌شود.

2. اتصالات نردبان کابل با رابط

رابط به نردبان کابل کمک می‌کند تا در زوایای دلخواه تنظیم و نصب شود. برای ثابت نگه‌داشتن نردبان کابل در محل مورد نظر از طریق رابط و پیچ‌های لولا اقدام صورت می‌گیرد.

برخی از این رابط‌ها متحرک هستند و به دلیل مقاومت بالایی هم که دارند، بهترین انتخاب برای صنایع سنگین مختلف به شمار می‌آیند. برای اینکه رابط‌های نردبان کابل را به این سیستم پانچ کنند از دستگاه‌های سی ان سی استفاده می‌کنند.

رابط می‌تواند سینی کابل و نردبان کابل را به یکدیگر مرتبط کند. برخی از کارفرماها با علم به مزیت رابط‌ها، از این قطعات جهت ایجاد یک اتصال مطمئن استفاده نمی‌کنند و از فرایند جوش دادن دو قطعه به هم کمک می‌گیرند.

3. درب یا درپوش

یکی از قطعاتی که در انتهای کار برای پوشش بهتر کابل ها مورد استفاده قرار می‌گیرد، درپوش نردبان کابل است. این قطعه هم مانند سایر تجهیزات از گالوانیزه فابریک یا پیش گالوانیزه، پوشش پودری الکترواستاتیک، استنلس استیل و ورق‌های گالوانیزه عمقی داغ ساخته می شود.

درپوش کابل زمانی مورد استفاده قرار می‌گیرد که امکان صدمه دیدن سیم‌های برق وجود دارد. بهتر است که بدانید قطعات و اتصالات گوناگون جانبی نردبان کابل از یک درپوش محافظ برخوردار هستند.

4. چهارراهی

چهار راه نردبان کابل هم عملکردی مثل سه راهی دارد، با این تفاوت که به دلیل یک انشعاب بیشتر، قابلیت بیشتری برای انتقال کابل‌ها به نقاط مختلف را دارد. از این قطعه برای انشعاب‌گیری سیم‌کشی به سایر مناطق تاسیسات استفاده می‌شود.

5. تبدیل از اتصالات نردبان کابل

تبدیل‌ها هم از جمله اتصالاتی هستند که باعث نصب سریع‌تر و بهتر نردبان کابل می شوند. از این قطعه که برخی افراد آن را با نام ردیوسر می‌شناسند، در فضاهایی که جای کافی وجود ندارد استفاده می‌شود. ردیوسر در فضاهایی که پهنای نردبان کابل به اندازه نیست استفاده می‌کنند. در یک کلام تبدیل نردبان کابل وظیفه تغییر عرض مسیر نردبان را بر عهده خواهد داشت.

6. ساپورت گالوانیزه

ساپورت‌ها نوعی نگهدارنده نردبان کابل هستند که به نردبان پانچ می‌شوند. این قطعات در ضخامت‌های استانداردی تولید می‌شوند. ساپورت‌های نردبان کابل را می‌توان در دو مدل دیواری و آویز سقفی استفاده کرد. با توجه به اسم هر یک از این نگهدارنده‌ها نیازی نیست که عرض کنیم چگونه از این قطعات استفاده می‌کنند.

هنگام خرید ساپورت باید دو عامل مهم ارتفاع ساپورت و ضخامت آن مورد توجه قرار بگیرد تا متناسب با وزن و ارتفاع سازه باشد. البته این قطعات عرض‌های مختلفی نیز دارند که این مسئله هم می تواند دارای اهمیت در انتخاب باشد.

7. زانویی

زانواها مثل همیشه در دو درجه 45 و 90 درجه تولید می شوند. این موضوع در نصب نردبان کابل هم کاربرد دارد. همچنین این قطعات به زانویی افقی و عمودی تقسیم‌بندی می شوند. زانوها زمانی استفاده می‌شوند که نردبان کابل احتیاج به تغییر مسیر دارد.

از زانوی افقی برای تغییر مسیر نردبان کابل به شکل افقی و از زانوی عمودی برای تغییر مسیر نردبان کابل به شکل عمودی استفاده می شود. روکش این اتصالات هم از گالوانیزه و استنلس استیل است.

8. اتصالات نردبان کابل با رایزر

شاید برایتان جالب باشد که بدانید رایز چیست. رایزر نردبان کابل نوعی نردبان کابل کوچک با سطح خمیده و غیر صاف است. از این قطعه زمانی استفاده می‌شود که سطح مورد نظر غیر هم سطح با سایر قسمت‌ها است و در اصل کار نردبان کابل را بر عهده می گیرد. همچنین در سطوح عمودی هم از این قطعه استفاده می‌کنند.

همانطور که مشاهده کردید برای نصب نردبان کابل در تاسیسات مختلف نیاز به اتصالات متنوعی دارید. البته بسته به مکان ممکن است تمامی این قطعات مورد نیاز نباشند، اما در هر صورت این تجهیزات کار نصب را راحت‌تر و مهندسی‌شده‌تر به پیش خواهند برد.
